Översatt från japanska
Användarmanual (japansk) pdf
144 MHz + 430 MHz + 1200 MHz <SSB / CW / RTTY / AM / FM / DV / DD> 50 W
- l
 |  | |
   |
Realiserad höghastighets realtids spektrum omfattning & vattenfall display.
Dessutom är det den högsta VHF / UHF exklusiva maskinen utrustad med 1200 MHz som standardutrustning.
- Antagna RF-direktprovtagningsmetod som åldras av HF-maskin (144/430 MHz band).
- Förutom 144/430 MHz-bandet är 1200 MHz-bandet standardutrustning som standard. Det motsvarar allt läge inklusive AM, DV / DD.
- V / UHF-maskin först, höghastighets realtids spektrum omfattning och vattenfall visat sig.
- Utrustad med en 4,3-tums stor TFT-skärm som är kompatibel med beröring.
- Stöder 2 vågen samtidig mottagning (olika band / olika läge), full duplex-funktion.
- Satellitläge med enkel användning är installerad.
- Den motsvarar D-STAR ® DV (digital röst) och DD (digital data) -läge.
- Den motsvarar samtidig mottagning av två vågor i DV-läge.
- Inbyggd gateway-funktion som motsvarar RS-MS 3 A / RS-MS 3 W Drift är onödig utan att någon ansökan behövs.
- Nyutvecklad effektförstärkare som realiserar hög effektivitet, stabil produktion, energibesparing.
■ Förutom 144/430 MHz, 1200 MHz som standardutrustning. Det motsvarar allt läge inklusive AM, DV / DD.
Du kan njuta av multiband-operationer i 144/430/1200 MHz-bandet utan att lägga till ett alternativ. Dessutom har den DV (digital röst) och DD (digital data) läget för amatörradiokommunikationen D-STAR, som främjas av Japan Amateur Radio League, liksom AM-läget. Dessutom är antennuttag utrustade för varje band på 144/430/1200 MHz.
■ Antag RF-direktsamplingsmetod som kombinerar digital teknik (144/430 MHz-band).
Antagna RF-direktprovtagningsmetod som utvärderas högt av HF-maskin (144/430 MHz band). Denna metod för kollektivt digitalt bearbetning av komplicerad analog behandling med FPGA orsakar inte olinjär förvrängning som förekommer i analog mixer under processen för analog signalbehandling. Signalens renhet är därför mycket hög, och det är möjligt att extrahera ett klart överfört och mottaget ljud. Vidare har vi genom kooperativ bearbetning av FPGA- och CPU-programvara realiserat höghastighets realtidsspektrum som kan jämföras med HF-lyxmodell. I 1200 MHz-bandet antas nedkonversion IF-provtagningsmetod.
 |
■ TFT-skärm som är kompatibel med beröringsfunktionen uppnår intuitiv drift.
4.3 tums TFT-skärm motsvarar beröringsfunktionen. Förutom frekvens och läge kan olika inställningar inklusive satellitkommunikation och D-STAR drivas intuitivt från den grafiska menyskärmen. Minnesnamn etc. kan matas in smidigt med pekskärmen på pekskärmen.
 Menyskärmen 1 |  Menyskärm 2 |
■ V / UHF-maskin för första gången realiserade realtidspektrum omfattning & vattenfall display.
 Realtids spektrum omfattning och vattenfall visa exempel |
Realiserad realtids spektrumomfattning och vattenfallskärm för första gången med V / UHF-maskin. Med det snabba spektrumet i realtids spektrum kan du förstå bandets situation och snabbt komma åt signalen av intresse. Det är också möjligt att kontrollera historia för mottagna signaler i tidsserier genom vattenfallsdisplay.
■ Stöder tvåvågs samtidig mottagning och full duplexfunktion.
 Tvåvågs simultan mottagningsdisplay exempel |
Den stöder 2 våg samtidigt mottagningsfunktion (olika band, olika läge). Drift som att titta på AM med 1200 MHz band och FM på 144 MHz band samtidigt är möjlig. Det utövar enorm kraft för tävlingar och DX-jakt etc. Dessutom, eftersom det också motsvarar full duplex som den mottar samtidigt som du sänder på huvuden, kan du njuta av telefonstylkommunikation och satellitkommunikation med enkel åtgärd.
■ Utrustad med en ljudomfångsfunktion som kan övervaka medan man tittar på vågformen för överfört och mottaget ljud.
Du kan övervaka FFT-omfattningen av överfört och mottaget ljud, oscilloskopets display, moduleringsegenskaperna hos den överförda vågen i den motsatta stationen och din stationens mikrofonkomprimeringseffekt för öga. Dessutom är det möjligt att visuellt kontrollera filterbredden och hakkarakteristiken genom spektrumvisning av det mottagna ljudet. Du kan också se nyckelvågformen av CW med ett oscilloskop.
■ Nyutvecklad effektförstärkare som realiserar stabil hög effekt och energibesparing.
 Bilden ovan är en jämförelse av bakre chassitemperaturen vid överföring i 15 minuter kontinuerligt . Medan IC-911D alstrar värme till 65 grader, är IC-9700 först nu temperaturen stiger till 45 grader inte. |
Nyutvecklad effektförstärkare uppnår hög effektivitet och stabil utgång <144/430 MHz band: 50 W>. Dessutom gör den nyutvecklade kylstrukturen det svårt för huvudkroppens temperatur att stiga, och stabil drift är möjlig även för långtidskonkurrenser och mobil drift. Dessutom bidrar det kraftigt till energibesparing, och jämfört med IC-911D minskar strömförbrukningen drastiskt från 20 A till 15 A under överföring.
- En mängd olika funktioner som möjliggör bekväm D-STAR ® -operation.
 DR-funktionsdisplay exempel |
D - STAR är utrustad med en populär DR (D - STAR repeater) funktion som är lätt att förstå för de som är nya för första gången. Den stöder också samtidig mottagning och samtidig demodulering av två vågor. Både huvud- och delsignaler kan demoduleras, inte bara samtidig mottagning av två vågor. Dessutom är det också möjligt att ansluta till Internet via en repeaterstation, assistentstation, gateway, eftersom den också stöder DD (digital data) -läget.
■ Terminalläge / åtkomstpunktsläge
 IP-adressinställningsvisning exempel |
I IC-9700 är det möjligt att ställa in en fast IP-adress i huvudkroppen. Genom att ställa in en IP-adress på routern är det möjligt att använda i terminalläge och åtkomstpunktsläge utan att använda en smartphone eller en persondator.
Anslutningsbilddiagram (exemplet Access Point Mode Connection)
 ※ För användning, se bruksanvisningen. |

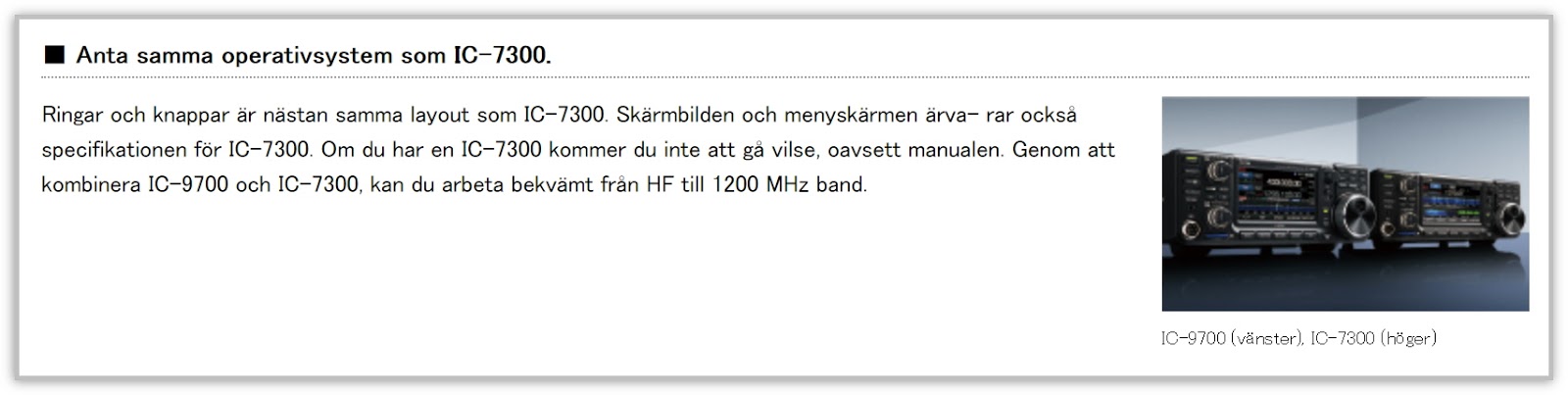

■ Anta samma operativsystem som IC-7300.
 IC-9700 (vänster), IC-7300 (höger) |
Ringar och knappar är nästan samma layout som IC-7300. Skärmbilden och menyskärmen ärva- rar också specifikationen för IC-7300. Om du har en IC-7300 kommer du inte att gå vilse, oavsett manualen. Genom att kombinera IC-9700 och IC-7300, kan du arbeta bekvämt från HF till 1200 MHz band.
■ Utrustad med ett enkelt satellitfunktion.
Satellit-exklusivt läge som kan njuta av satellitkommunikation med enkel funktion är installerad. Dessutom kan du använda spektrumomfattningen även i satellitläge.
Normal / Reverse spårningsfunktion
Den stöder inte bara omvänd skift utan även normal skift där frekvensskillnaden blir konstant.
AFC-funktionen
Det följer automatiskt fluktuationen av frekvensen på grund av Doppler-effekten och uppnår alltid stabil mottagning.
99ch satellit dedikerat minne
99 kanaler utrustade med satellit dedikerat minne som kan lagra upplänk och nedlänksfrekvenser och lägen. Du kan ställa in sändnings- / mottagningsfrekvensen och läget för den satellit som du vill spåra med en knapptryckning.
■ Annan funktionsgrupp
- Förverkliga tydlig ljudkvalitet som är lätt att höra med mindre distorsion även vid hög volym.
- Stöder RS - BA 1 (server PC funktion installerad) & CI - V möjliggör strömstyrning.
- Utrustad med digital tvilling PBT ® .
- Full inbrott, CW-minnesnyckel, CW-mottagning Reverse-funktion och en mängd olika CW-funktionsgrupper.
- Inspelning av ljud / Utrustad med SD-kortplats som kan användas olika som CQ-maskinens ljudkälla.
- Ljudinspelning / uppspelningsfunktion kompatibel med sändning / mottagning.
- Skärminspelningsfunktion. I tillägg till
■ Huvudtillbehör
- Likströmskabel
- Handmikrofon HM-219
■ Bakpanel
